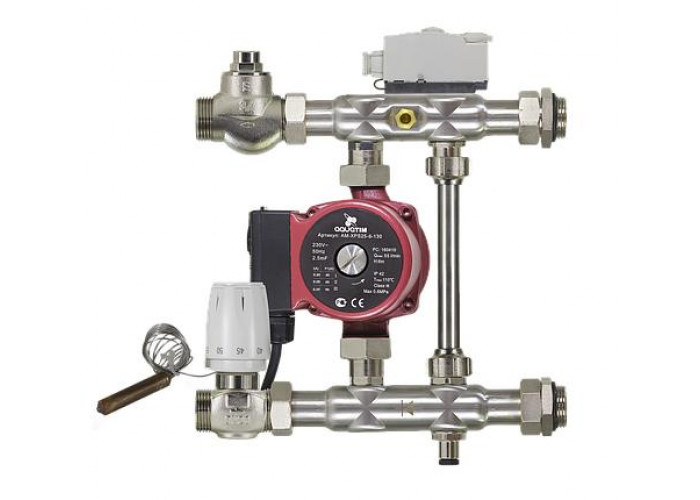

Насосно-смесительный узел для систем отопления TIM JH-1038

Насосно - смесительный узел JH-1038 TIM — представляет собой компонент автономной циркуляции, обеспечивающий понижение температуры теплоносителя (смешивание) до заранее установленной (например, 35°C), подходящей для теплого пола. Насос докупается отдельно.

Основное устройство

• Максимальная t подачи, менее — 90 °C;
• Макс. рабочее давление — 6 бар;
• Max. падение давления на входе и выходе прибора в первичном контуре (ΔP) — 1 бар;
• Тепловая мощность, макс. — 24 кВт;
• Пределы настройки Δt  — от +20 до +50 °C, маркировка при заводских настройках: 1-7 (1=20°C, 2=25°C, 3=30°C, 4=35°C, 5=40°C, 6=45°C, 7=50°C);
• Присоединительные размеры к резьбам системы отопления — 1”';
• Размеры подсоединяемого насоса:
• диаметр — 1” (маркировка 20);
• монтажная длина — 130 мм;
• Длина капиллярной трубки — 2м;
• Резьба головки термостата — M30x1,5;
• K — 4,5 м³/ч.

Защита от перегрева

• Диапазон регулирования — (+20°C — +60°C);
• Чувствительный компонент — биметалл
• Класс электрозащиты — IP 40
• Коммутируемый ток, до — 4А;
• Габариты — 38 x 48 x 103 мм;
• Монтаж — накладной, с использованием стяжной пружины.

В комплект поставки входят следующие составляющие:

• Двухходовой регулировочный клапан DN 20;
• Термостатическая головка M30х1.5 с выносным капиллярным датчиком;
• Корпус линии подачи из нерж. стали со встроенными:
• обратным клапаном;
• регулировочным вентилем (для байпаса);
• Корпус обратной линии из нержавеющей стали с:
• балансировочным вентилем DN 20;
• погружной гильзой;
• Термометр;
• Устройство защиты от перегрева;
• Инструкция по монтажу;
• Паспорт на изделие.

Принципиальная схема представлена на рисунке раздела. Как видно, данный узел действует по параллельному механизму (описание можно посмотреть в нашей статье).  Исходный горячий (к примеру 75°C) теплоноситель поступает от котла через двухходовой термостатический клапан, настроенный на требуемый обогрев.

Управляемый головкой шток контролирует объем поступающей в узел котловой воды. Постоянная циркуляция в полах обеспечивается установленным в оборудование циркуляционным насосом. Жидкость в него проходит как от котла, так и из отработанной обратки смешиваясь в автоматически настраивающейся пропорции.

Таким образом, на вход подающего коллектора теплого пола вода поступает уже с пониженной температурой (например, 40°C). Для эффективного функционирования узла горячая вода первичного контура должны быть на 10‐15°C выше получаемой при смешивании.
Конструктивно предусмотрена защита от перегрева, которая отключает насос при превышении настроенного пороговой уровня горячей линии (к примеру, в случае поломки термостатической головки). Этот механизм позволяет избежать перегрева трубы в полу. Так же, входящий в конструкцию насосной группы байпас дает возможность функционирования циркуляцию теплоносителя если были перекрыты все вторичные контура. Обратный клапан обеспечивает движение жидкости в правильном направлении, балансировочный клапан настраивает долю возвращаемого объема воды к котлу, а термометр позволяет контролировать настройки.
